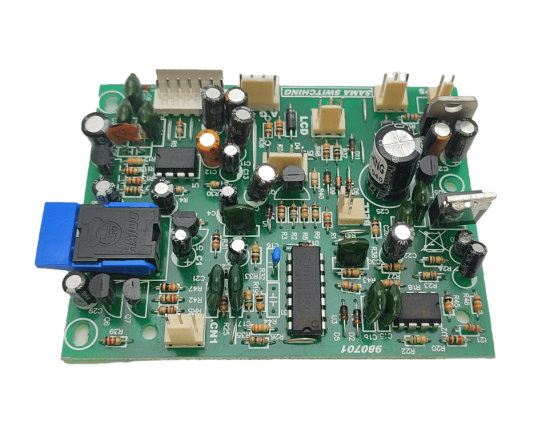

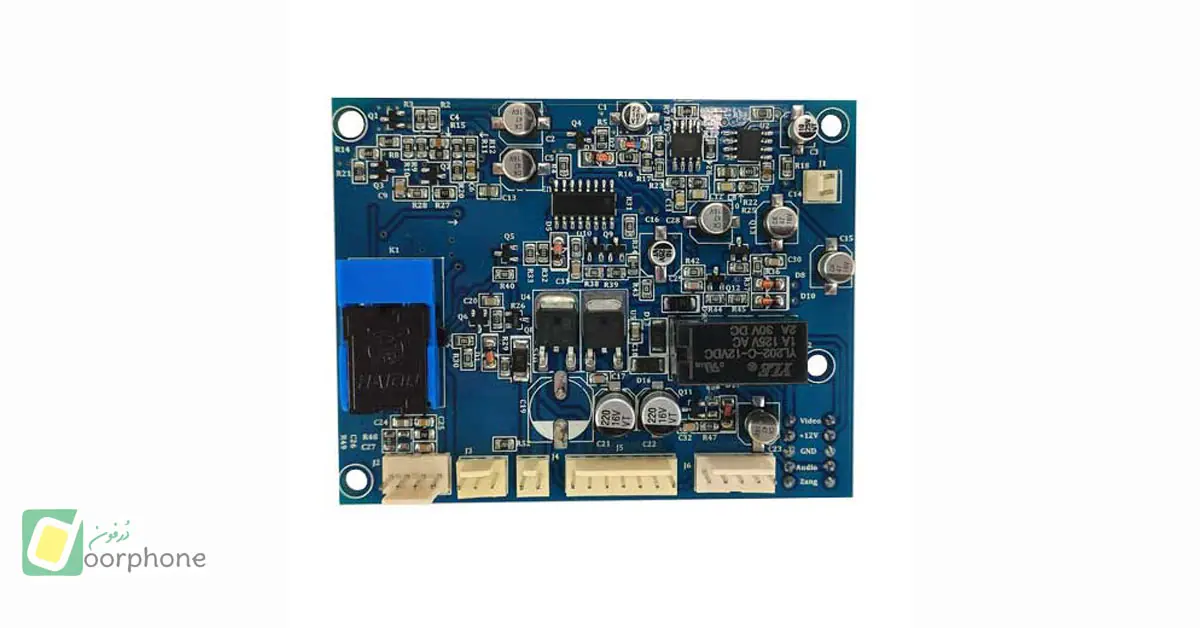

برد صوت آیفون تابا 1040C

برد صوت آیفون تابا 1040C چیست و چه مزایایی دارد؟

برد صوت آیفون تابا 1040C، در آیفون تصویری تابا وظیفه تولید، پخش و تقویت صدای زنگ آیفون را دارد. جنس فیبر این برد فایبر گلاس بوده و ساخت ایران است.

برد صوت آیفون تابا به دلیل استفاده از قطعات SMD طول عمر بالایی دارد. همچنین، ابعاد بسیار کوچیک‌تر این برد نتیجه قابلیت نصب بر روی انواع مانیتور ۱۰۴۰ را فراهم می‌کند. از دیگر مزیت‌های برد تابا 1040C می‌توان به موارد زیر اشاره کرد:
صدای زنگ خاص و بسیار قوی
استفاده از آی سی و قطعات تماما اورجینال

صدای زنگ چگونه در برد صوت آیفون تصویری تابا تولید می‌شود؟

برد صوت یا Main Board آیفون تصویری دارای چند بخش است که هر بخش وظیفه انجام کاری را دارد.
برد صوت وظیفه هماهنگی مانیتور با پنل و درب باز کن را دارد.

ایجاد صدای زنگ توسط آی سی زنگ انجام می‌شود. برخی از نمونه‌های آن عبارتند از:

• IC 2800
• IC m 602
• (IC (RT 0302

در این آی سی‌ها، پایه ۸ پایه تغذیه مدار است که ولتاژ آن بین ۳٫۳  ولت تا  ۵  ولت است.
پایه 1 راه اندار IC است و با ولتاژ مثبت فعال می‌شود.
پلیه 4، پایه منفی یا GND است.
پایه 5 نیز خروجی صدای تولیدی به سمت آی سی تقویت صدا است.

برد صوت آیفون تابا 1040C چگونه صدای زنگ را تقویت می‌کند؟

در آیفون‌های تصویری وظیفه تقویت صدا بر عهده آی سی LM 386 است که معمولا از دو مدل SMD  و DIP استفاده می شود.
پایه های ۲ و ۴ پایه های منفی یا GND هستند. همچنین لازم به توضیح است که:
پایه ۳ ورودی صدا از آی سی زنگ یا بخش صدا است.
پایه ۶ نقش تغذیه آی سی که ولتاژ آن مثبت ۱۲ است را دارد.
پایه ۵، پایه خروجی صدا به سمت خازن کوپلاژ و سپس اسپیکر است.
پایه های  ۱ و ۸ تعیین میزان تقویت صدای آی سی هستند.
توجه: در صورتی که یک خازن الکترولیت ۱۰ میکرو ۲۵ ولت بین این دو پایه قرار بگیرد حداکثر صدای خروجی را خواهیم داشت

برای خرید برد صوت آیفون تابا 1040C، انواع سیستم های حفاظتی و کنترل تردد مانند درب باز کن های کارتی، به سایر محصولات درفون نیز سر بزنید. همچنین برای خرید برد صوت آیفون تابا 1040C می توانید از مشاوره رایگان تیم درفون، بهره مند شوید.
