آی سی FR9885

مشخصات آی سی FR9885 (اورجینال)

آی سی FR9885 یک تبدیل کننده سنکرون بالابه پایین DC/DC است که دامنه ولتاژ ورودی 4.5 ولت تا 18 ولت و توانایی جریان بار 2 آمپر را فراهم می کند. در شرایط بار سبک، FR9885 می تواند در حالت صرفه جویی تا با کارآیی بالا و کاهش اتلاف قدرت همراه باشد.
محافظت از خطا در FR9885 شامل محدود کردن جریان چرخه به چرخه، UVLO و خاموشی حرارتی است. تابع راه اندازی نرم داخلی، جریان ورودی در زمان روشن شدن را، مانع از جریان ورودی ناگهانی می کند. آی سی FR9885 از روش کنترل حالت جریان استفاده می کند، که پاسخ موج سریع را فراهم می کند. تابع جبران داخلی، مؤلفه های جبران خارجی را کاهش داده و فرآیند طراحی را ساده می کند. در حالت خاموشی، جریان تامین حدود 1 میکرو آمپر است.
FR9885 در بسته‌بندی SOT-23-6 ارائه می شود که یک راه حل سیستم بسیار کوچک فراهم می کند.

کاربردهای آی سی FR9885

 مناسب انواع برد LCD آیفون‌های تصویری تابا (1090، 1043 و 1070)

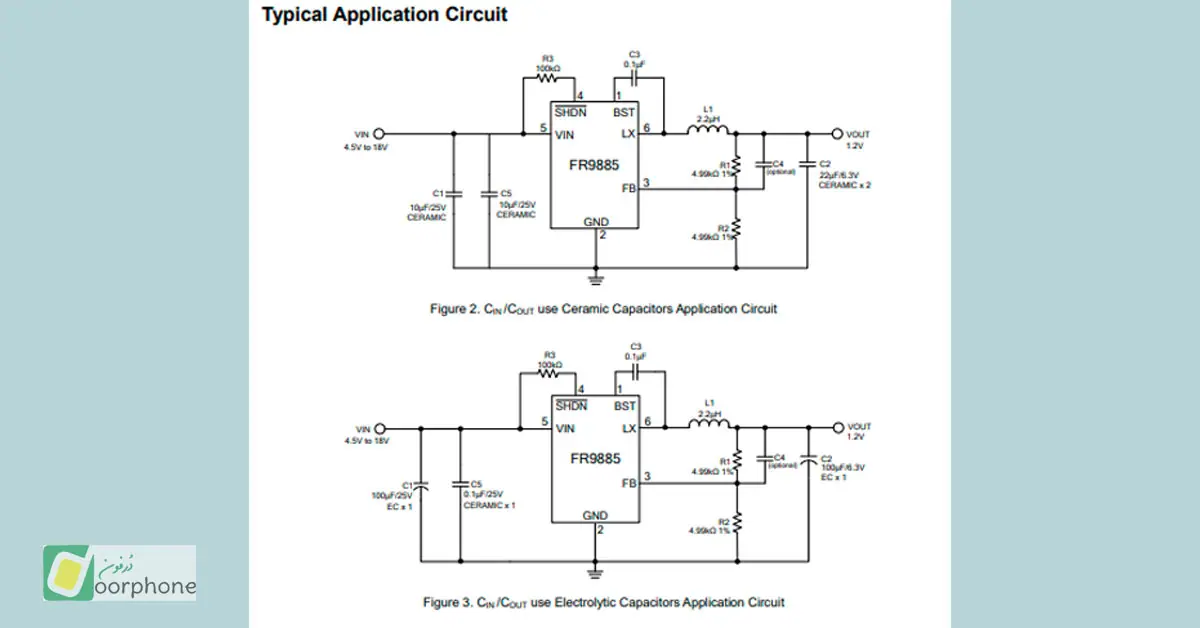

در ادامه می‌توانید نحوه عملکرد این آی سی را با توجه به شکل‌های زیر مشاهده کنید.

آی سی FR9885 چه ویژگی‌هایی دارد؟

**ترانزیستور قدرت MOSFET با RDS (ON) پایین (170 میلی اهم/ 135 میلی اهم)

• عملکرد جبران داخلی
• محدوده ولتاژ ورودی گسترده: 4.5 ولت تا 18 ولت
• ولتاژ خروجی قابل تنظیم تا 0.6 ولت
• جریان خروجی 2A
• فرکانس سوئیچینگ 500 کیلوهرتز
• زمان راه اندازی نرم داخلی: 0.8 میلی ثانیه
• محدودیت جریان سیکل به سیکل
• حفاظت در برابر اتصال کوتاه مکث
• حفاظت در برابر گرمای بیش از حد با بازیابی خودکار
• قفل ولتاژ ورودی پایین
• بسته SOT-23-6**

برای خرید آی سی FR9885 کافیست از طریق وبسایت درفون اقدام به خرید این محصول کنید. همچنین، پیش از خرید می‌توانید برای مشاوره رایگان با کارشناسان درفون در تماس باشید.
