نحوه نصب و سیم کشی پنل کدینگ کالیوز مدل نگار

سلام و وقت بخیر، در این مطلب با نحوه نصب و سیم بندی آیفون های کدینگ کالیوز مدل نگار آشنا خواهید شد، امیدوارم این آموزش کاربردی برای شما دوستان و همکاران عزیز مفید واقع و کمک دست شما در تعمیرات و یا نصب این مدل پنل باشد. پس از مطالعه این مطلب، اگر سوال یا نظری بود در بخش دیدگاه عنوان کنید تا پاسخگوی شما عزیزان باشیم. مجموعه درفون به دلیل داشتن تنوع زیادی از تگ‌های RFID ، افتخار برآورده کردن نیاز تمام مشتریان با هر سلیقه‌ای رو دارد، پس  اگر برای این پنل نیاز به تگ RFID داشتید به سایت درفون سر بزنید.

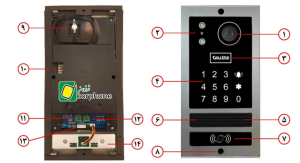

قبل از اقدام به نصب این پنل باید با اجزای این پنل و قسمت های مختلف آن آشنا شد که در تصویر زیر اجزای آن کاملا مشخص شده است.

نکات قبل از نصب :

1- در متراژ بالای 60 متر از کابل کواکسیال برای تصویر استفاده نمایید. همچنین به یاد داشته باشید برای داشتن تصویر با کیفیت، در متراژ سیمکشی تا 60 متر، بهتر است از سیم 0/6 فویلدار استفاده شود.

2- در هنگام اتصال سیمها به صفحه بیرونی و مانیتور، حتما آنها را لحیم کرده و به وسیله وارنیش عایق شوند.

3- حتما ترانس پنل(صفحه بیرونی) را  در فاصله کمتر از 10 متر از پنل قرار داده و برای اتصال منبع تغذیه به پنل و قفل حتما از سیم افشان 1/5×2 استفاده نمایید.

4- جهت تامین برق تغذیه 12 ولت AC پنل ؛ بایستی از کابل مجزا استفاده شود.

5- جهت تامین برق تغذیه دیکدرها ؛ بایستی از خروجی برق ترانس (001)  کالیوز استفاده شود.

6- در صورتی که از قفلهای برقی استفاده می‌نمایید ، به علت جریان کشی بالای این قفلها ، از ترانسی استفاده نمایید که حداقل جریان 2 آمپر به بالا بدهد .مثل ترانس 003 خود کالیوز

7- توجه گردد که قفل به صورت مستقیم به کانکتور سبز رنگ (LOCK ) پشت پنل وصل می‌گردد.

سیم بندی:

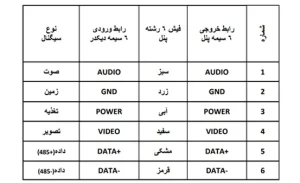

در ابتدا باید رابط اتصال 6 سیمه در پشت پنل ، توسط فیش 6 رشته بصورت مستقیم از طریق سیمکشی ساختمان به رابط ورودی 6 سیمه اولین دیکدر متصل گردد.( طبق اطلاعات جدول زیر)

خروجی6 سیمه دیکدر اول، نیزبایستی به ورودی 6 سیمه دیکدر بعدی متصل و دیکدرهای بعدی نیز به همین ترتیب متصل شوند. توجه شود

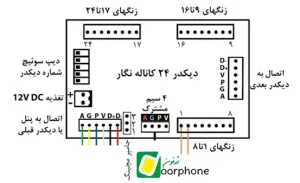

 هر دیکدر دارای یک رابط برای سیمهای مشترک (A صوت ، G منفی ، P مثبت وV تصویر) و 24 رابط خروجی برای زنگ مانیتورها می‌باشد.

دیکدرها داری یک عدد جامپر مچینگ می‌باشند که در تصویر مشخص می باشد. این جامپر، در حالت عادی روی حالت 2-3 قرار دارد و فقط برای آخرین دیکدر بایستی روی حالت 1-2 قرار بگیرد.

در پشت پنل نیز یک جامپر وجود دارد، که این جامپر همیشه باید در حالت MATCH باشد.

سیم کشی مانیتورها :

به دو روش می‌توان سیم کشی مانیتورها را انجام داد.

1)  سیم کشی مشترک مانیتورها بدون استفاده از سوئیچر خارجی:

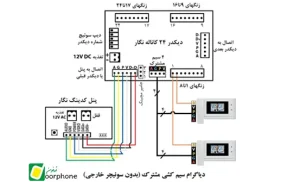

در این روش، طبق شکل زیر، چهار سیم (قرمز ، آبی ، زرد و سفید) مانیتورها به صورت موازی به یکدیگر متصل شده و به خروجی 4 سیم مشترک دیکدر  (A,G,P,V ) متصل می‌شوند. همچنین سیم زنگ(قهوه ای) هر مانیتور به خروجی زنگ مربوط به شماره واحد همان مانیتور، در دیکدر متصل می‌شود.

توجه: توصیه می‌شود جهت جلوگیری از افت سیگنال صدا و تصویر ، از این روش(سیم کشی مشترک مانیتورها) تا حداکثر 6 واحد استفاده شود.

تنظیمات دیکدرها :

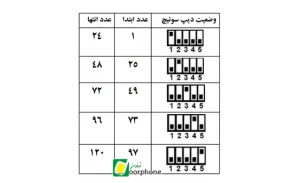

دیکدرها دارای کدهای پیش فرض، برای شماره زنگ همه ی واحدها می باشند که این شماره ها با توجه به وضعیت دیپ سوئیچ موجود برروی دیکدرها تعیین می شود. با توجه به جدول زیر می‌توانید نحوه تعیین شماره ها را بر روی دیکدر مشخص نمایید.

نکته: پس از تغییر وضعیت دیپ سوئیچها، بایستی برق دیکدر، یکبار قطع و وصل شود.

تغییر شماره زنگهای پیش فرض دیکدر (مبنا) به شماره زنگهای دلخواه:

خروجی زنگ دیکدرها در حالت عادی ، برای مثال حالتی که دیپ سوئیچ شماره 1 در حالت فعال باشد؛ دارای شماره های پیشفرض بین 1 تا 24 می‌باشد. در صورتی که بخواهید به جای شماره زنگهای پیش فرض دیکدر(مبنا) از شماره زنگهای دلخواه(جدید) استفاده کنید، به روش ذیل عمل نمایید.
کلید صفر را به مدت 3 ثانیه لمس نمایید تا کلمه “رمز مدیریت” روی صفحه نمایش ظاهر شود، سپس رمز مدیریت را وارد نمایید تا روی صفحه نمایش کلمه ” جدید مبنا ” نمایش داده شود. منظور از “مبنا” شماره واحد پیش فرض و منظور از “جدید” شماره واحدی است که شما برای آن؛ خروجی درنظر گرفته اید. سپس برای تغییر هرکدام از شماره واحدها ابتدا عدد مبنا را وارد نموده و سپس کلید زنگوله را لمس نمایید. سپس بلافاصله شماره جدید را وارد نموده و کلید را لمس نمایید تا کلمه “تغییر کرد” نمایش داده شود.

مثال: برای تغییرشماره واحد 1 به 101 ، عدد 1 (مبنا) و عدد 101 (جدید) در نظر گرفته می‌شود. در صورتیکه بخواهید شماره های دلخواه(جدید) را به همان شماره های پیش فرض(مبنا) برگردانید؛ بایستی در هر دو قسمت “جدید” و “مبنا” ، شماره مبنا را وارد نمایید.

مثال: در مثال بالا، برای برگرداندن عدد مبنای 1 به خروجی دیکدر بایستی در قسمت “مبنا” عدد 1 و در قسمت “جدید” هم عدد 1 را وارد نمایید.

تماس با نگهبانی:

در روند تغییر شماره زنگهای پیش فرض دیکدر(مبنا) به شماره زنگهای دلخواه (جدید) ، هر واحدی که شماره جدید آن صفر وارد شود به عنوان واحد نگهبان تعیین می شود. بدین صورت جهت تماس سریع و مستقیم با نگهبان ؛ کلید صفر را بر روی صفحه کلید پنل لمس نمایید.

نحوه شماره گیری و تماس با واحدها:

در حالت عادیِ عملکرد دستگاه ؛ نمایشگر پنل در حال نمایش لوگوی کالیوز بوده و پنل آماده شماره گیری می باشد . در این حالت جهت برقراری تماس با واحدها ، ابتدا شماره واحد مورد نظر را وارد نموده و سپس کلید زنگوله را لمس نمایید.
در صورتی که دیکدر و مانیتور واحد مورد نظر متصل و روشن باشد صدای زنگ در پنل به صدا درمی‌آید. در صورت عدم اتصال دیکدر و مانیتور یا عدم برقراری ارتباط عبارت “خطا ” نمایش داده می شود.

اگر در حین شماره گیری عددی را به اشتباه وارد کردید ، توسط کلید ” * ” میتوانید آن را پاک نموده و شماره را تصحیح نمایید. در صورتی که در حین مکالمه بخواهید با واحد دیگری تماس بگیرید کافی است شماره آن واحد را
وارد نموده و سپس کلید زنگوله را لمس نمایید.

طریقه معرفی کارت یا تگ:

ابتدا کارت یا تگ ADD را مقابل علامت کارتخوان قرار داده تا دستگاه یک بوق بزند و LED سبز شروع به چشمک زدن نماید. حال کارت هایی که قرار است به سیستم اضافه شوند، یک به یک مقابل علامت کارتخوان قرار داده تا به دستگاه شناسانده شده و با هر کارت یک تک صدای بوق شنیده شود. سپس مجددا کارت ADD را مقابل ماژول گرفته تا دستگاه یک تک صدای بوق
بزند و LED قرمز روشن گردد.

**طریقه حذف کارت یا تگ:

1) حذف کارت یا تگ به صورت تکی:

ابتدا کارت یا تگ DELETE را مقابل علامت کارتخوان قرار داده تا دستگاه یک بوق بزند و LED قرمز شروع به چشمک زدن نماید. حال کارت هایی که قرار است از سیستم حذف شوند، یک به یک مقابل علامت کارتخوان قرار داده تا از دستگاه حذف گردند و با هر کارت یک بوق شنیده شود. سپس مجددا کارت DELETE را مقابل علامت کارتخوان گرفته تا دستگاه یک بوق بزند و LED قرمز ثابت روشن گردد.

2) حذف کارت یا تگ به صورت کلی:

ابتدا باید کارت یا تگ DELETE را مقابل علامت کارتخوان قرار داد تا دستگاه یک بوق بزند و LED قرمز شروع به چشمک زدن نماید. حال کارت ADD را مقابل کارتخوان گرفته، سپس کارت DELETE را مجددا مقابل علامت کارتخوان قرار داده تا دستگاه یک بوق بزند و LED قرمز روشن گردد. پس از مدت زمان 5 ثانیه همه کارت ها یا تگ ها حذف خواهند شد.
